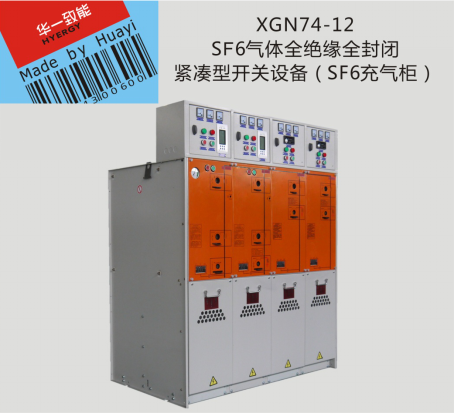

XGN74-12型SF6气体全绝缘全封闭紧凑型开关设备（SF6充气柜）
来源： 发布时间:2015-11-13 10:11:47 点击率:8911
概述
XGN74-12型SF6气体全绝缘全封闭紧凑型开关设备（又名SF6充气柜），以SF6气体作为绝缘及灭弧介质，主开关及所有高压带电元件集中装于密封的金属壳体内，由屏蔽型电缆终端与电缆连接，形成全绝缘、全封闭结构，具备防洪水、耐污秽、小型化、模块化、可扩展、免维护、耐严酷环境等诸多优点，被广泛应用于10kV环网及终端供电系统。
符合标准
GB 3906 3.6～40.5kV交流金属封闭开关设备和控制设备
GB 1984 高压交流断路器
GB 3804 3.6～40.5kV高压交流负荷开关
GB 12926 高压交流负荷开关-熔断器组合电器
GB 1985 高压交流隔离开关和接地开关
GB 11023 高压开关设备六氟化硫气体密封试验方法
GB/T 11022 高压开关设备和控制设备标准的共用技术要求
使用环境条件
海拔：不受海拔影响；
环境温度：最高温度+40℃，最低温度-25℃；
相对湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；
抗震能力：地震烈度不超过8度；
无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
主要技术参数
| 序号 | 项目 | 单位 | C单元 | F单元 | V单元 | |
负荷开关 | 组合电器 | 断路器 | ||||
| 1 | 额定电压 | kV | 12 | 12 | 12 | |
| 2 | 额定绝缘水平 | 1min工频耐受电压 （相间、对地/断口） | kV | 42/48 | 42/48 | 42/48 |
雷电冲击耐受电压 （相间、对地/断口） | kV | 75/85 | 75/85 | 75/85 | ||
| 3 | 额定电流 | A | 630 | 注1 | 630 | |
| 4 | 额定转移电流 | A | / | 1700 | / | |
| 5 | 闭环开断电流 | A | 630 | / | / | |
| 6 | 电缆充电开断电流 | A | 135 | / | / | |
| 7 | 5%额定有功负载开断电流 | A | 31.5 | / | / | |
| 8 | 接地故障开断电流 | A | 200 | / | / | |
| 9 | 接地故障时电缆充电的开断电流 | A | 115 | / | / | |
| 10 | 额定短路开断电流 | kA | / | 注2 | 20 | |
| 11 | 额定关合电流（峰值） | kA | 50 | 注2 | 50 | |
| 12 | 额定短时耐受电流4秒 | kA | 20 | / | 20 | |
| 13 | 额定峰值耐受电流 | kA | 50 | / | 50 | |
| 14 | 机械寿命（主开关/接地开关） | 次 | 10000/30000 | 10000/30000 | 10000/30000 | |
注1：取决于熔断器的额定电流值；注2：受限于高压熔断器。
订货须知
订货时须提供下列资料：
主结线系统图及安装方式；
进、出线电缆的截面积；
设备内电器元件的型号、规格、数量。
