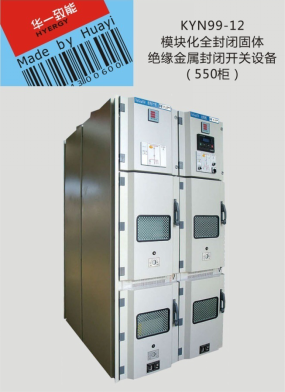

KYN99-12模块化全封闭固体绝缘金属封闭开关设备（550柜）
来源： 发布时间:2017-3-6 17:54:19 点击率:7766
概述
KYN99-12模块化全封闭固体绝缘金属封闭开关设备（又称550柜）为额定电压12kV，三相交流50Hz的户内成套配电装置，主要用于发电厂中小型发电机送电、工矿企业配电以及电力系统的二次变电所的变电送电及大型高压电动机启动等，作为控制、保护、监测之用。产品一次导电回路全部采用APG固体绝缘及硅橡胶密封技术，是体积更小、绝缘性能更可靠的中置移开式开关设备，运行海拔达3000米。
符合标准
GB 3906 3.6～40.5kV交流金属封闭开关设备和控制设备
GB 1984 高压交流断路器
GB 3804 3.6～40.5kV高压交流负荷开关
GB 1985 高压交流隔离开关和接地开关
GB/T 11022 高压开关设备和控制设备标准的共用技术要求
GB/T 16927.1 高电压试验技术第一部分：一般试验要求
GB/T 14597 电工产品不同海拔的气候环境技术条件
正常使用条件
海拔：不超过3000米；
环境温度：最高温度+40℃，最低温度-45℃，且日平均温度不大于+35℃；
相对湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；
抗震能力：地震烈度不超过8度；
安装场所：无火灾、无爆炸危险、无严重污染、无化学腐蚀气体及剧烈振动。
特殊使用条件
在超过GB 3906规定的正常环境条件下使用时，由用户和制造厂协商。
主要技术参数
| 序号 | 项目 | 单位 | C单元 | F单元 | V单元 | ||
| 负荷开关 | 组合电器 | 断路器 | |||||
| 1 | 额定系统电压 | kV | 10 | ||||
| 2 | 额定电压 | kV | 12 | ||||
| 3 | 额定绝缘水平 | 1min工频 耐受电压 （相间、对地 /断口） | 隔离断口 | kV | 48 | ||
| 相间及对地 | kV | 42 | |||||
雷电冲击耐受 电压（峰值） | 隔离断口 | kV | 85 | ||||
| 相间及对地 | kV | 75 | |||||
| 4 | 额定频率 | Kz | 50 | ||||
| 5 | 额定电流 | A | 630、1250、1600、2000 | ||||
| 6 | 额定短路开断电流 | Ka | 16、20、25、31.5 | ||||
| 7 | 额定短时耐受电流 | KA | 16、20、25、31.5 | ||||
| 8 | 额定峰值耐受电流 | KA | 40、50、63、80、 | ||||
| 9 | 额定短路关合电流（峰值） | KA | 40、50、63、80、 | ||||
| 10 | 防护等级 | 外壳为IP4X，手车室门打开或隔室之间IP2X | |||||
| 全密封型母线室及电缆室内部主回路：IP67 | |||||||
半绝缘型母线室及电缆室内部主回路：IP2X | |||||||
| 手车室门打开或隔室之间：IP2X | |||||||
订货须知
订货时请提供如下资料：
开关柜的型号、数量、交货日期及一次方案标号；
一次系统图、二次原理图和开关柜的排列图；
主母线额定电流和一次元件的型号、规格；
特殊要求(如有)。
