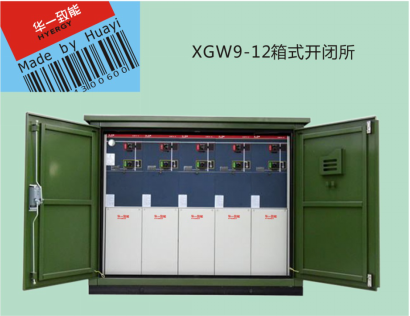

XGW9-12箱式开闭所
概述
XGW9-12箱式开闭所主要用于10kV电力系统中，作为电力的接受与分配之用，能够有效解决高压变电所中压配电出线开关柜数量不足、出线走廊受限等问题，减少相同路径的电缆条数，加强电网联络，提高供电可靠性。本产品体积小、技术指标先进、整体造价和维护费用低, 被广泛应用于旧城区线路改造、新建开发园区、居民小区等场所。
符合标准
l GB 3906 3.6～40.5kV交流金属封闭开关设备和控制设备
l GB 1984 高压交流断路器
l GB 3804 3.6～40.5kV高压交流负荷开关
l GB 12926 高压交流负荷开关-熔断器组合电器
l GB 1985 高压交流隔离开关和接地开关
l GB 11023 高压开关设备六氟化硫气体密封试验方法
l GB/T 11022 高压开关设备和控制设备标准的共用技术要求
使用环境条件
l 海拔：不超过1000米，当采用气体或固体绝缘开关柜时不受海拔限制；
l 环境温度：最高温度+40℃，最低温度-25℃；
l 相对湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；
l 风压：不大于700Pa；
l 抗震能力：地震烈度不超过8度；
l 安装地点应无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动；
l 当使用环境超出上述规定的使用条件时，需与本公司协商。
产品特点
l 结构紧凑、体积小、整体强度高、运输安装方便；
l 机械强度高、密封性能好、防腐蚀性能优异、通风散热性能强；
l 外壳可选用不锈钢、铝合金、冷轧钢板、彩钢复合板、非金属（GCR）或多种材料的组合；
l 外观可采用仿木屋型、仿石材型、天然真石漆、艺术造等多种方案；
l “五防”功能齐全，操作维护方便，运行安全可靠；
l 合理的尺寸比例、重量轻、外型美观与环境协调。
主要技术参数
序号 | 项 目 | 单位 | 功能单元 | ||||
负荷开关柜 | 组合电器柜 | 断路器柜 | |||||
1 | 额定电压 | kV | 12 | 12 | 12 | ||
2 | 额定绝缘水平 | 1min工频 耐受电压 | 隔离断口 | kV | 48 | 48 | 48 |
相间及对地 | 42 | 42 | 42 | ||||
雷电冲击耐受 电压（峰值） | 隔离断口 | 85 | 85 | 85 | |||
相间及对地 | 75 | 75 | 75 | ||||
3 | 额定电流 | A | 630 | 注1 | 630 | ||
4 | 额定转移电流 | A | / | 1750 | / | ||
5 | 闭环开断电流 | A | 630 | / | / | ||
6 | 电缆充电开断电流 | A | 135 | / | / | ||
7 | 5%额定有功负载开断电流 | A | 31.5 | / | / | ||
8 | 接地故障开断电流 | A | 200 | / | / | ||
9 | 接地故障时电缆充电的开断电流 | A | 115 | / | / | ||
10 | 额定短路开断电流 | kA | / | 注2 | 20 | ||
11 | 额定关合电流（峰值） | kA | 50 | 注2 | 50 | ||
12 | 额定短时耐受电流4s | kA | 20 | / | 20 | ||
13 | 额定峰值耐受电流 | kA | 50 | / | 50 | ||
14 | 机械寿命（主开关/接地开关） | 次 | 6000/3000 | 6000/3000 | 10000/2000 | ||
15 | 内部燃弧试验 | kA/s | 31.5kA /0.5s | ||||
16 | 防护等级 | 外壳IP43 | |||||
订货须知
订货时应提供下列资料：
l 一次主接线系统图及相关接线图；
l 进、出线电缆的截面积；
l 各开关单元规格及详细技术要求；
l 设备内电器元件的型号、规格、数量；
l 是否需要预留配网自动化智能终端（DTU）位置；
l 使用环境要求；
l 其它特殊要求，与制造商协商。
